CAT.6A　STP　簡単確実LANモジュラープラグ 50個

商品コード：
fastlanC6A-STP
販売価格(税込)：
6,050 円
ポイント： 55 Pt
メーカー：
シード(SEED)
メーカーURL：
https://seed-jpn.com/telzai/MP/CAT6ASTP.pdf
関連カテゴリ：
モジュラープラグ
モジュラープラグ > CAT.6A LAN用モジュラープラグ
LAN工事 > CAT6A
LAN工事 > 貫通・簡単確実プラグ・工具
従来のLANモジュラープラグとは違い、慣れていなくても取り付け簡単
確実に結線できるのでケーブルチェックも不用かも。
従来のプラグの不安要素

ケーブルの外皮を剥いて揃えた後

CAT.6Aの場合 8mm 以下で切断

短すぎて奥まで届かない

長すぎてプラグの中でたわむ

8本の線がコンタクト(接点　金線)に届いているか心配

一部の線がクロスしているかも

こんな心配を一挙に解決

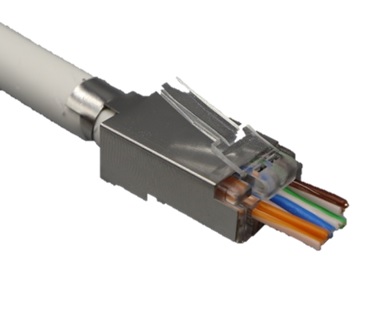

LANケーブルの8本の線がプラグを通り抜ける為　最短距離でコンタクトに接続されます。
専用圧着工具PM-3008で圧着とプラグより飛び出た余分の線を切断

CAT.6A
RJ45 STP
金メッキ　50u

50個入り

専用圧着工具(PM-3008R)をご使用ください。
取り付け手順
1　LANケーブルの外皮を剥きます。15mm以上
2　撚りを戻して色順に揃えます。
2*　撚り戻しから8mm測って切断しなくてもよい。
3　簡単確実プラグに挿入
3*　色順の確認が容易。
　　ケーブルが奥まで届いているか確認しなくてよい。
4　カシメます。同時にはみ出した部分が切断されます。
5　完了

注意　LANケーブルはCAT.6A標準規格品(23AWG)をご使用ください。

取り付け方法　ステップ1

外皮を15mm以上剥きます。

動画

CAT.6A　STP　簡単確実LANモジュラープラグ 50個 画像を拡大する

ステップ2

各対を四方に広げて真ん中の十字を根元で切り落とします。
CAT.6A　STP　簡単確実LANモジュラープラグ 50個 画像を拡大する

ステップ3

8本の線を揃えます。
1　オレンジ白　
2　オレンジ
3　緑白
4　青
5　青白
6　緑
7　茶白
8　茶

プラグを被せます。
CAT.6A　STP　簡単確実LANモジュラープラグ 50個 画像を拡大する

ステップ4

プラグから飛び出た線を引っ張ります。
カシメ工具　PM-3008Rに挿入します。
ハンドルを握って圧着切断を同時に行います。
完了

詳細説明

CAT.6A　STP　簡単確実LANモジュラープラグ 50個 画像を拡大する

2019/7/1現在　互換性商品

ジェフコム　DENSAN
カテゴリー6モジュラープラグ(シールド付・貫通タイプ)
品番:MJHA-808STC
カテゴリー6モジュラープラグ(貫通タイプ)
品番:MJHA-808TC
カテゴリー5モジュラープラグ(貫通タイプ)
品番:MJS-808TC

専用工具:LMJ-8TC

注意　LANケーブルはCAT.6A標準規格品(23AWG)をご使用ください。
