プラグ 取り付け手順

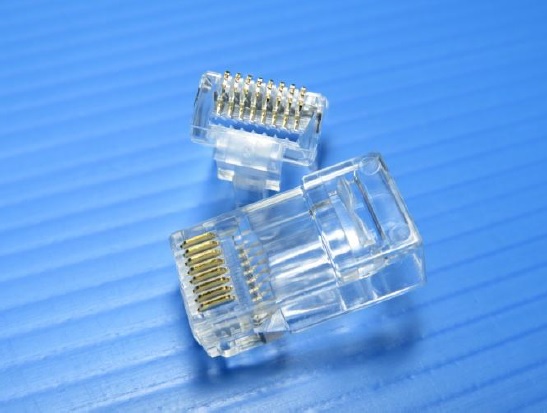

簡単・確実LANモジュラープラグ CAT.6

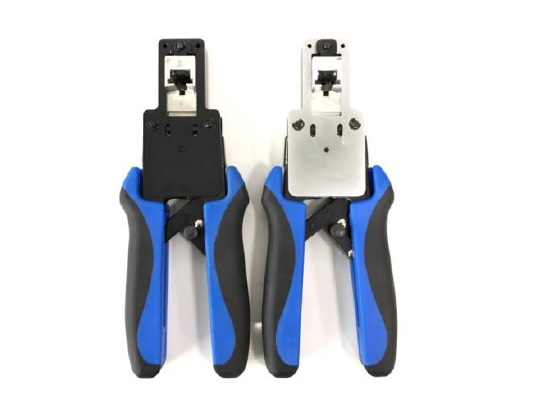

PM-3008R 専用工具

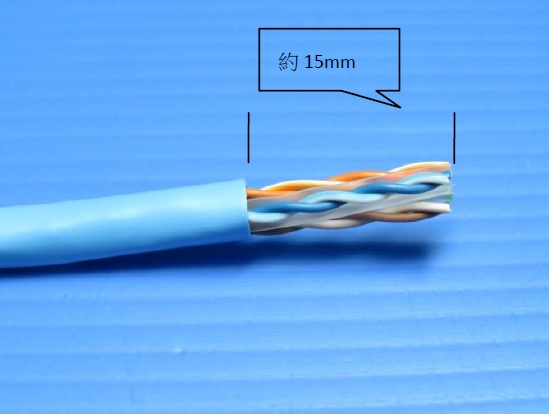

外皮を15mm以上剥きます。

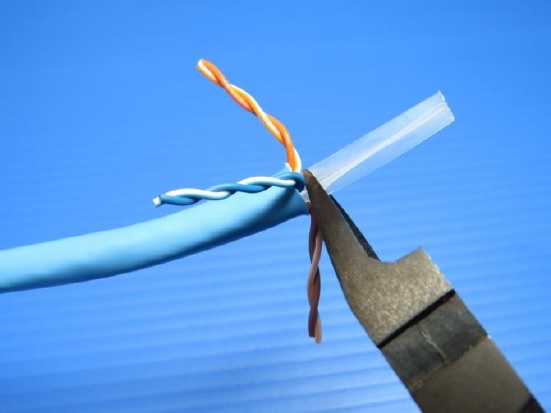

中心部の十字を切断します。(Cat.5eは不要)

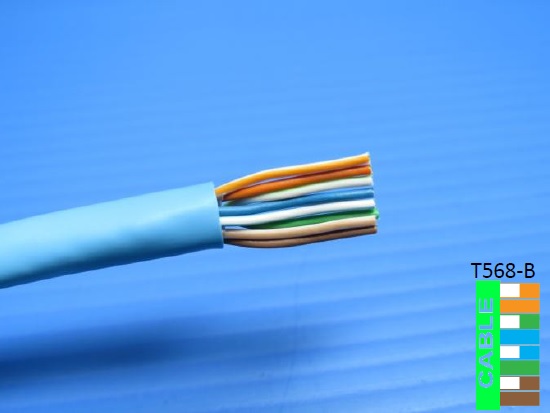

撚りを戻し揃えます。

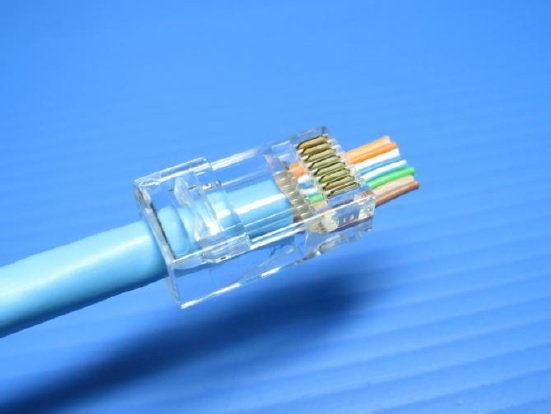

LANモジュラープラグに挿入します。

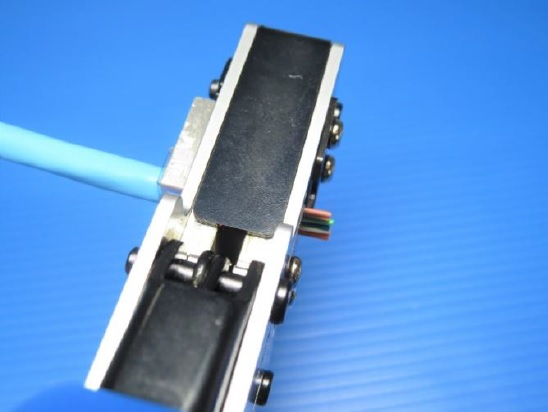

ケーブルを挿入したプラグをPM-3008R専用
工具に差し込みます。

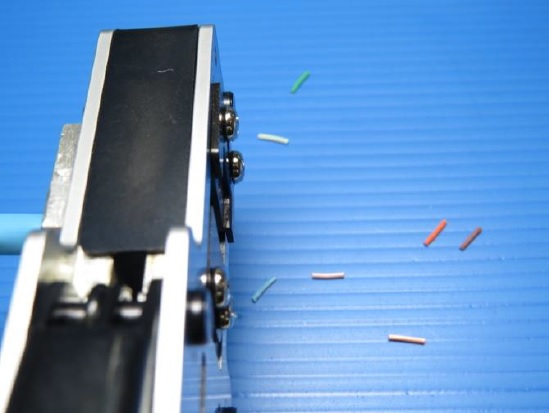

ハンドルを握って切断。カシメが同時に
行えます。

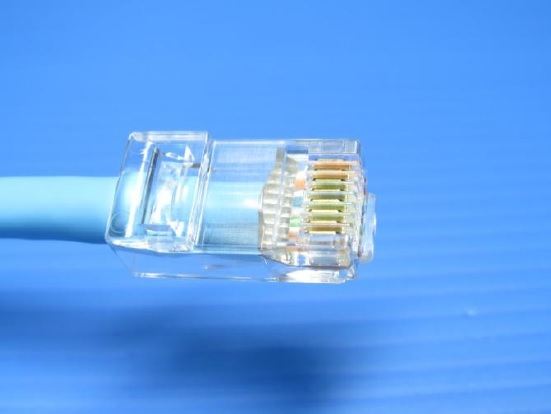

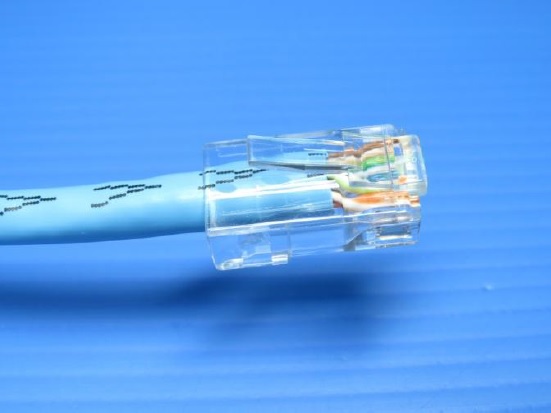

完成

完成

さあ リラックスしてケーブルテストしましょう。

簡単・確実 LANモジュラープラグ
     CAT.5E CAT.6

従来のプラグの不安要素

ケーブルの外皮を剥いて揃えた後

13mm以下で切断

短すぎて奥まで届かない

長すぎてプラグの中でたわむ

8本の線がコンタクト(接点 金線)に届いているか心配

一部の線がクロスしているかも

こんな心配を一挙に解決


LANケーブルの8本の線がプラグを通り抜ける為 最短距離でコンタクトに接続されます。
専用圧着工具PM-3008で圧着とプラグより飛び出た余分の線を切断


このコネクタは1個の単純な部品からできており、ターミナルストリップや挿入物はありません。
このため、技術者はコネクタにケーブルを通して、コネクタのコンタクトに確実に接続することができます。
したがって、圧着前のケーブル回線の視覚検査がより簡単に行えます。
尚、ツイストペアの撚り戻しが最小化されるため挿入物が必要なくなります。


有限会社シード
〒671-1102
兵庫県姫路市広畑区蒲田5-130
079-237-9955
https://seed-jpn.com

ほとんど失敗がない LANモジュラープラクの取り付けが可能になりました。

試用されたい方はホームページの購入前のお試しレンタル
よりお申し込みください。

圧着工具レンタル プラグ買取になります。

2018年12月現在のプラグの種類 UTP Cat.5E Cat.6
2019年1月 STP (FTP) Cat.5e Cat6 販売開始
2019年2月以降 Cat6A 発売予定
