CAT.6プラクの工作手順 説明の目次へ

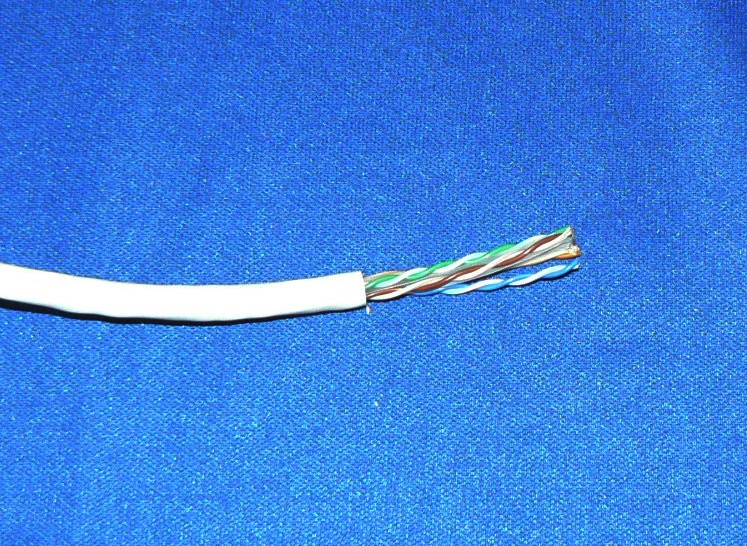

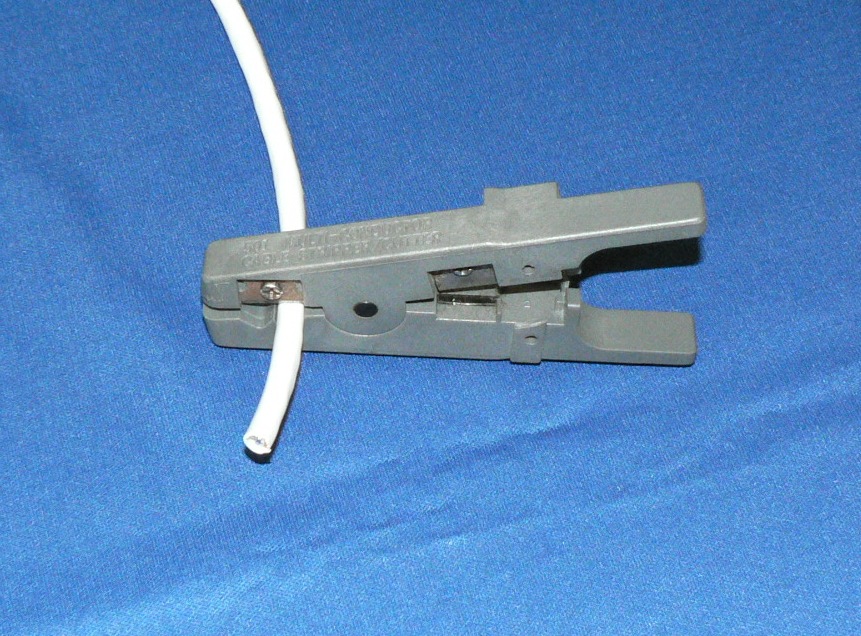

1) 2〜3cm外皮を剥きます。

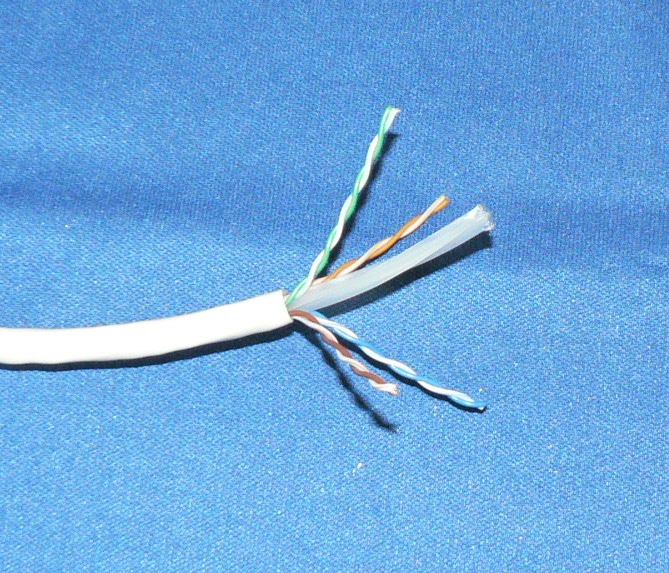

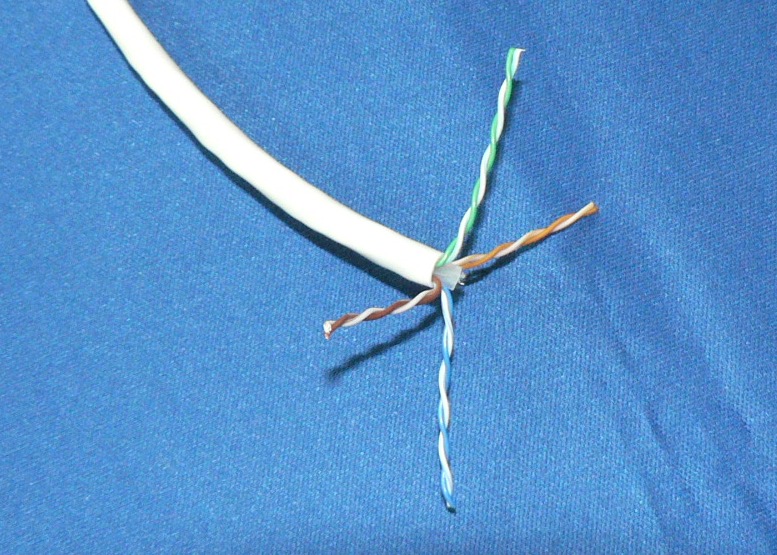

ケーブルの中央の十字を切り取ります。

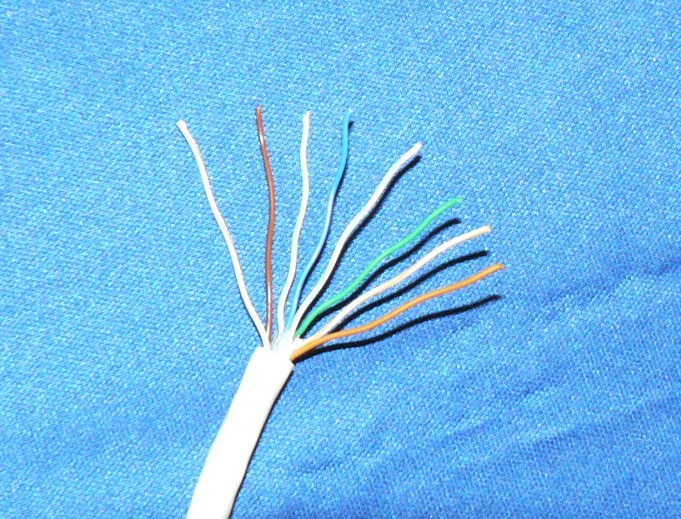

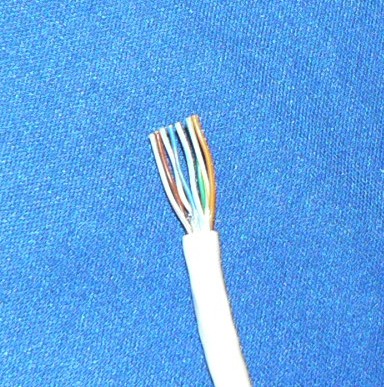

撚りを戻します

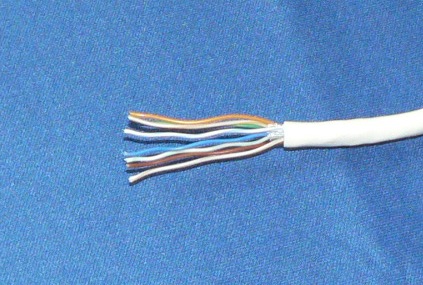

各線を平行にして12mmまでで切ります。写真はT568-B規格のケーブルを使用した場合

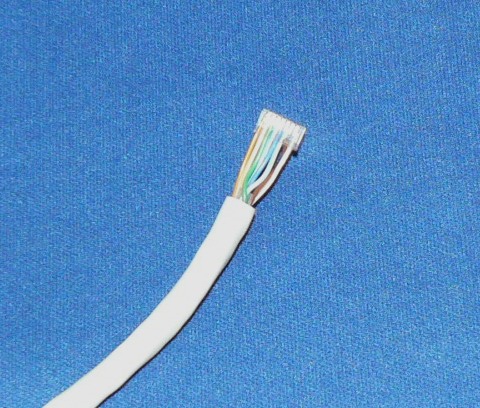

ロードバーに線を挿入します。 写真はロードバーの突起がある方を上になります。

色順 左から 橙白・橙・緑白・青・青白・緑・茶白・茶 (T568-B)

プラグ本体に挿入します。ロードバーの突起があるほうが本体の爪の無いほうです。

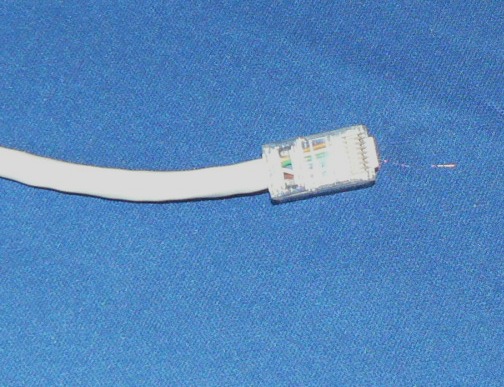

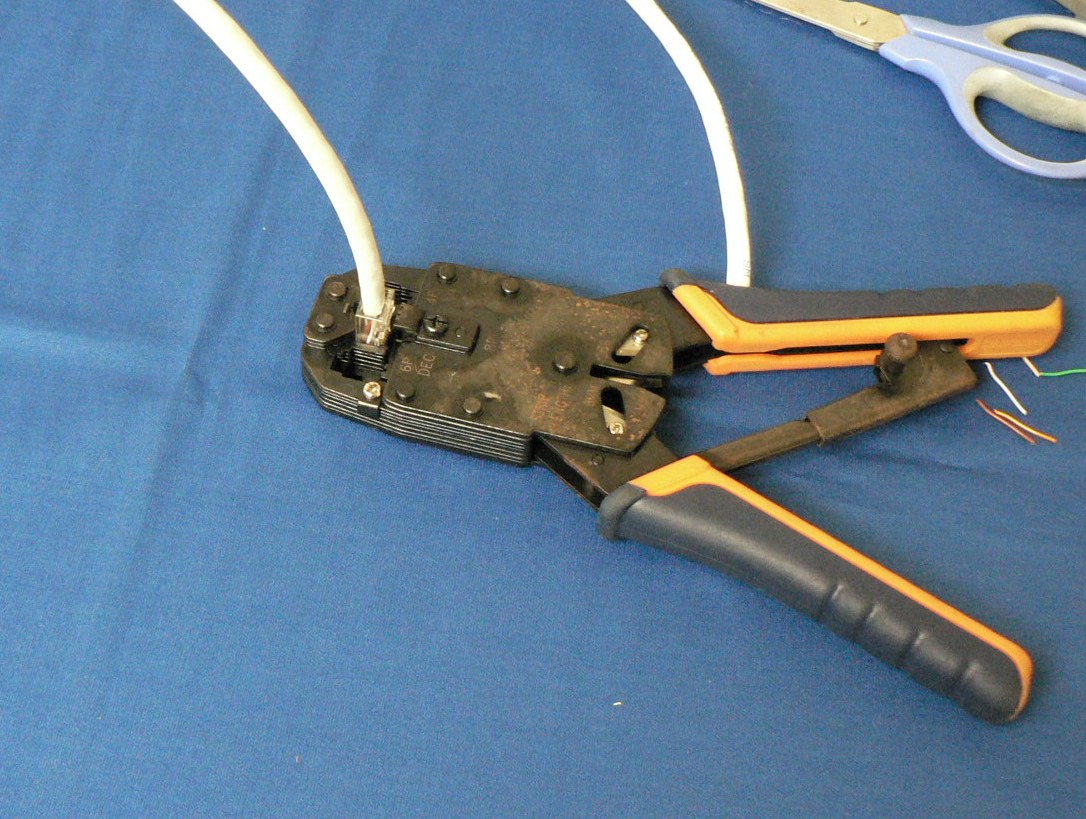

最後にカシメて出来上がり。
