3M メタルシールド　LANモジュラージャック　CAT.6A STP 10G VOL-OCK6A-SA 工事説明

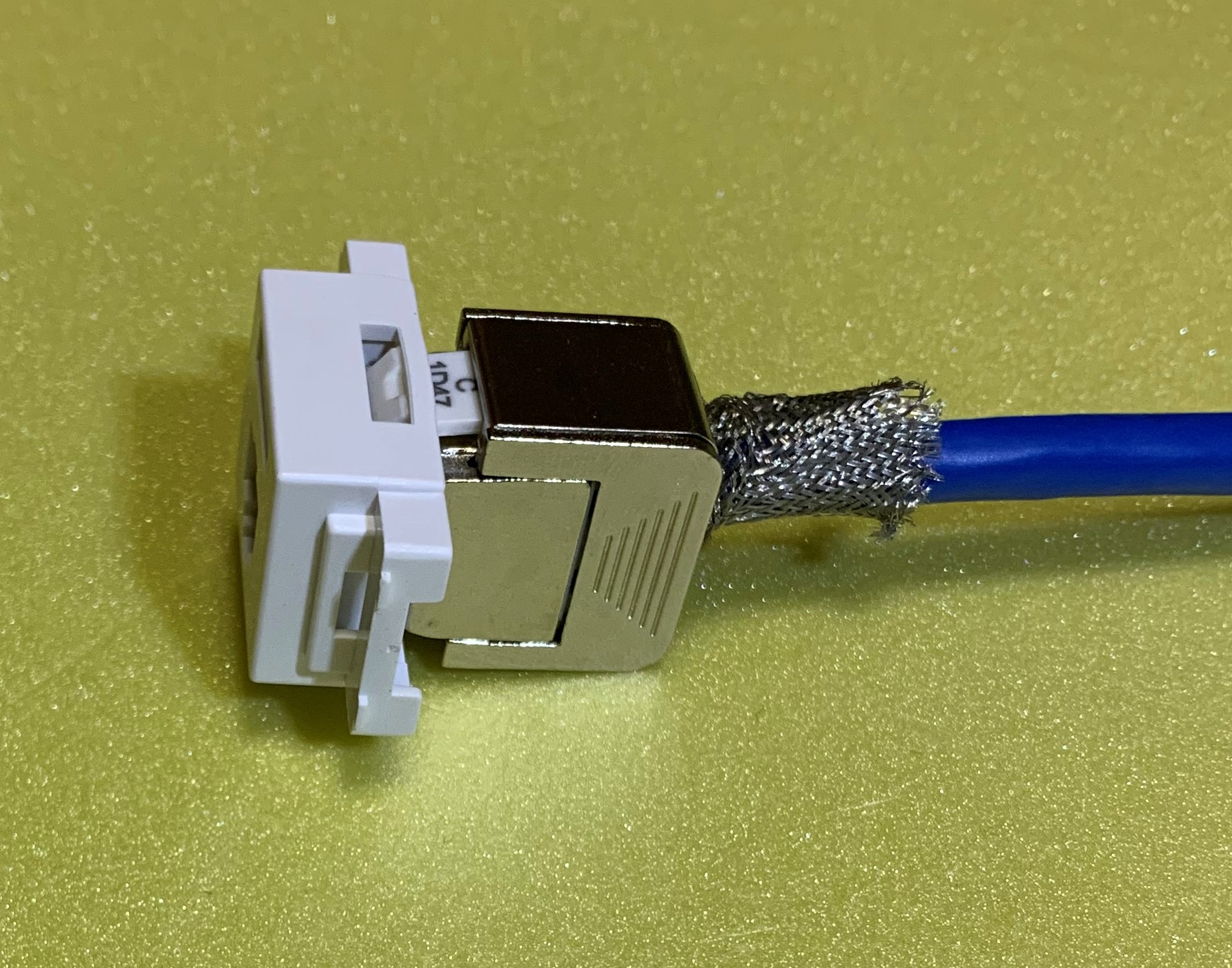

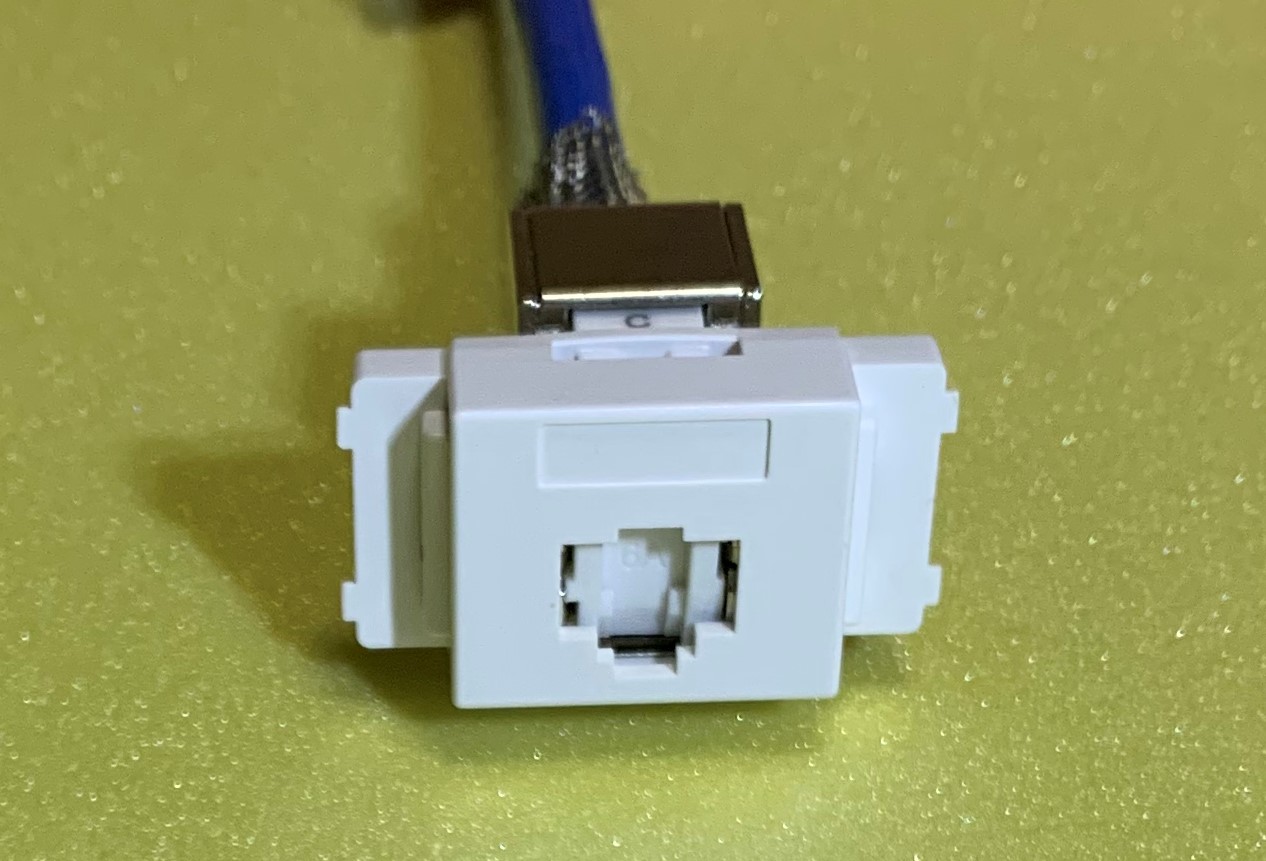

JISアダプタを取り付けて完成。

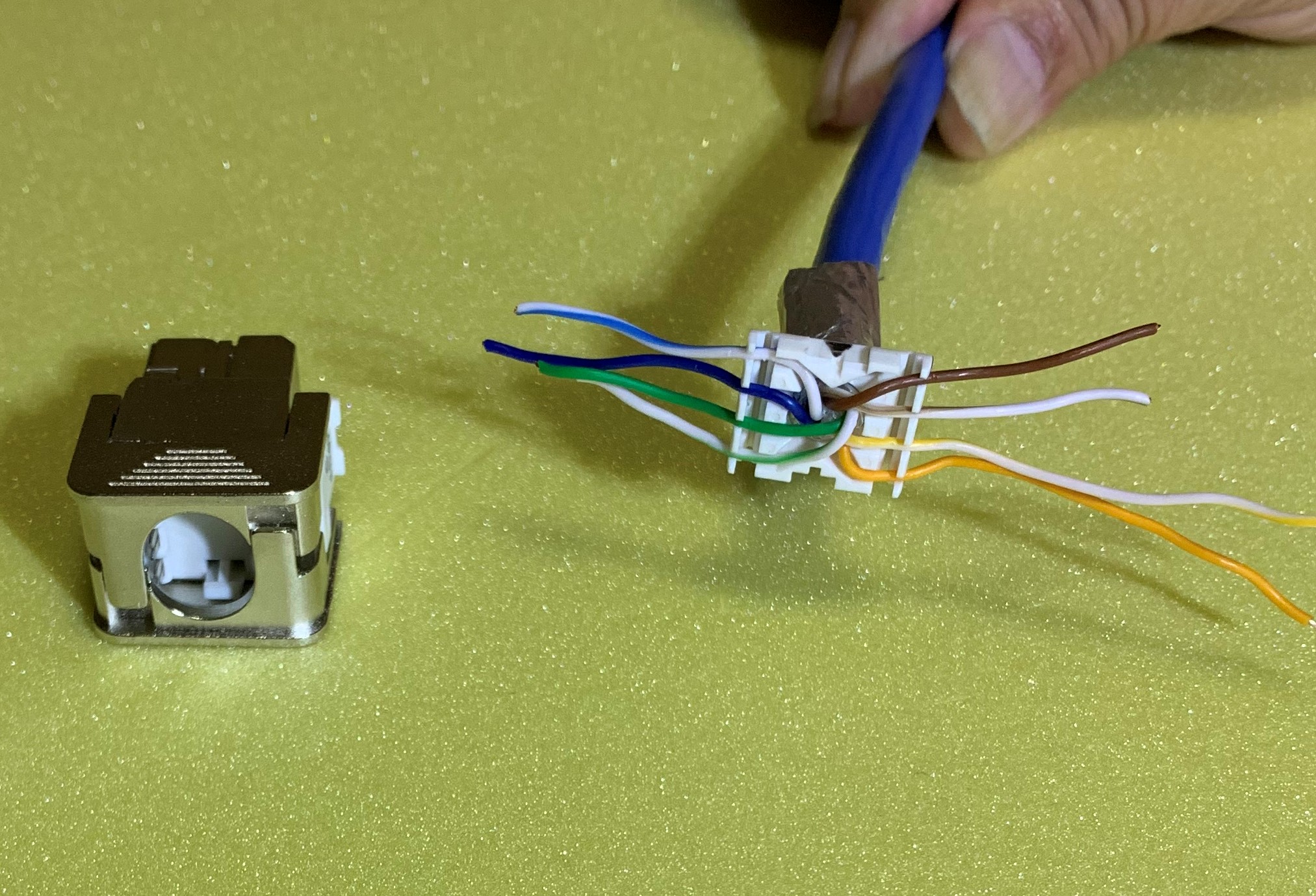

4) 芯線ガイドに４対の線を通します。

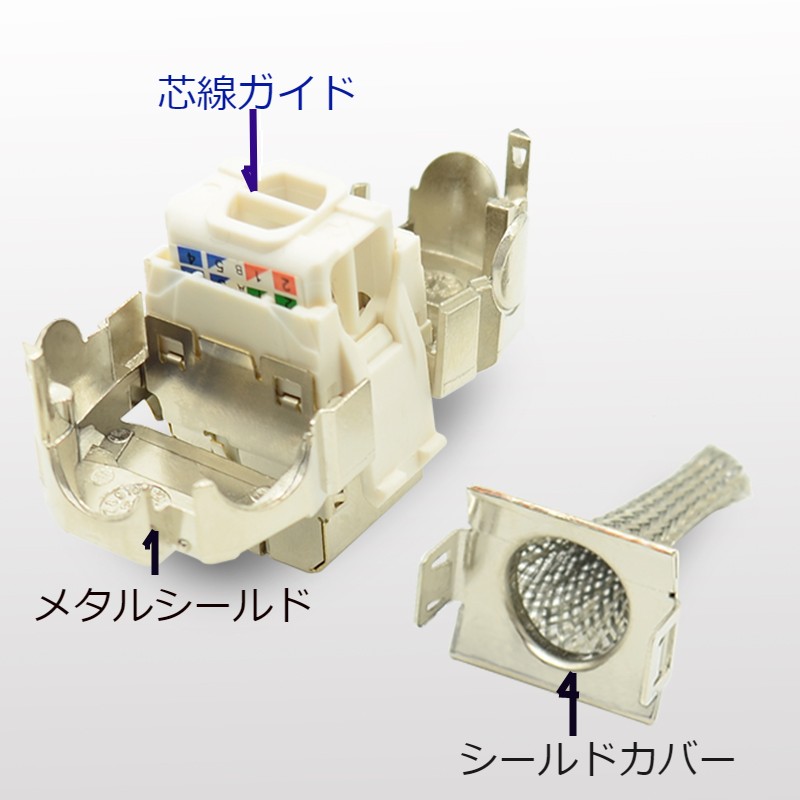

　芯線ガイド側面の色ラベルに合わせてワイヤーを溝に挿入します。
上の写真はT568Bです。(青と緑が対角にあれば"B"です。

有限会社シード　https://seed-jpn.com

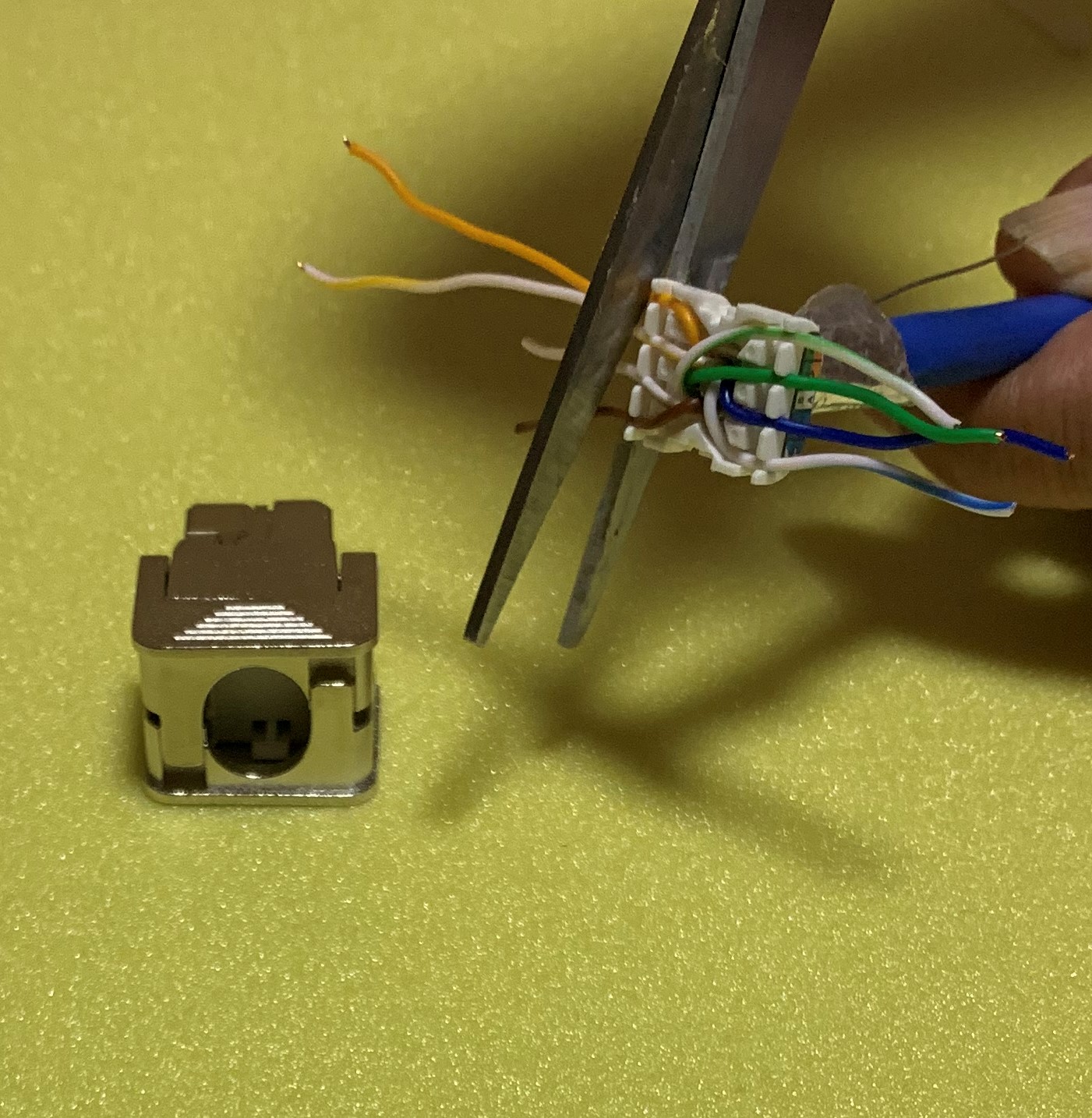

５) はみ出た線を切断します。

シールドカバーを嵌め込みます。

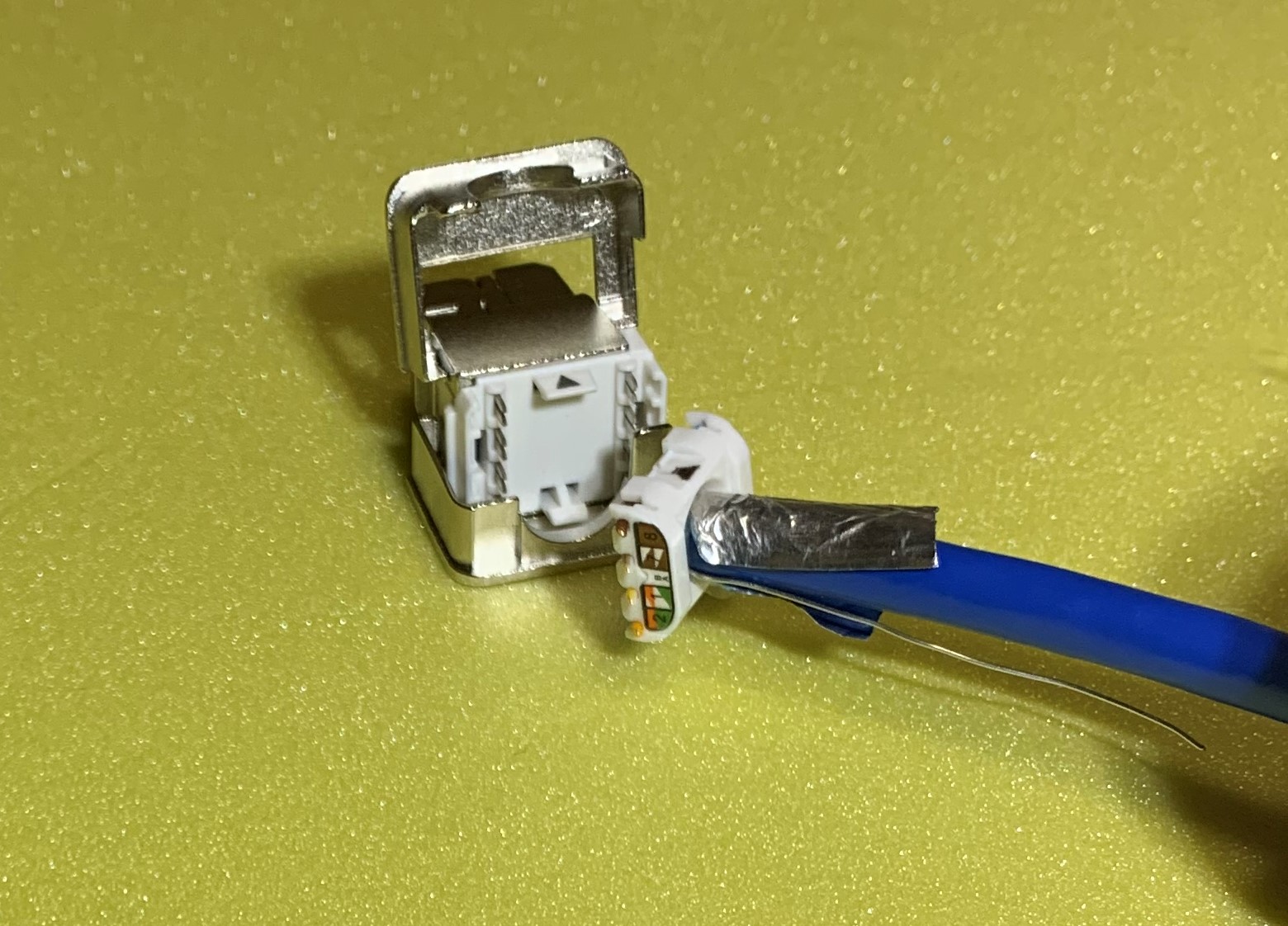

6) 矢印を合わせて嵌め込みます。

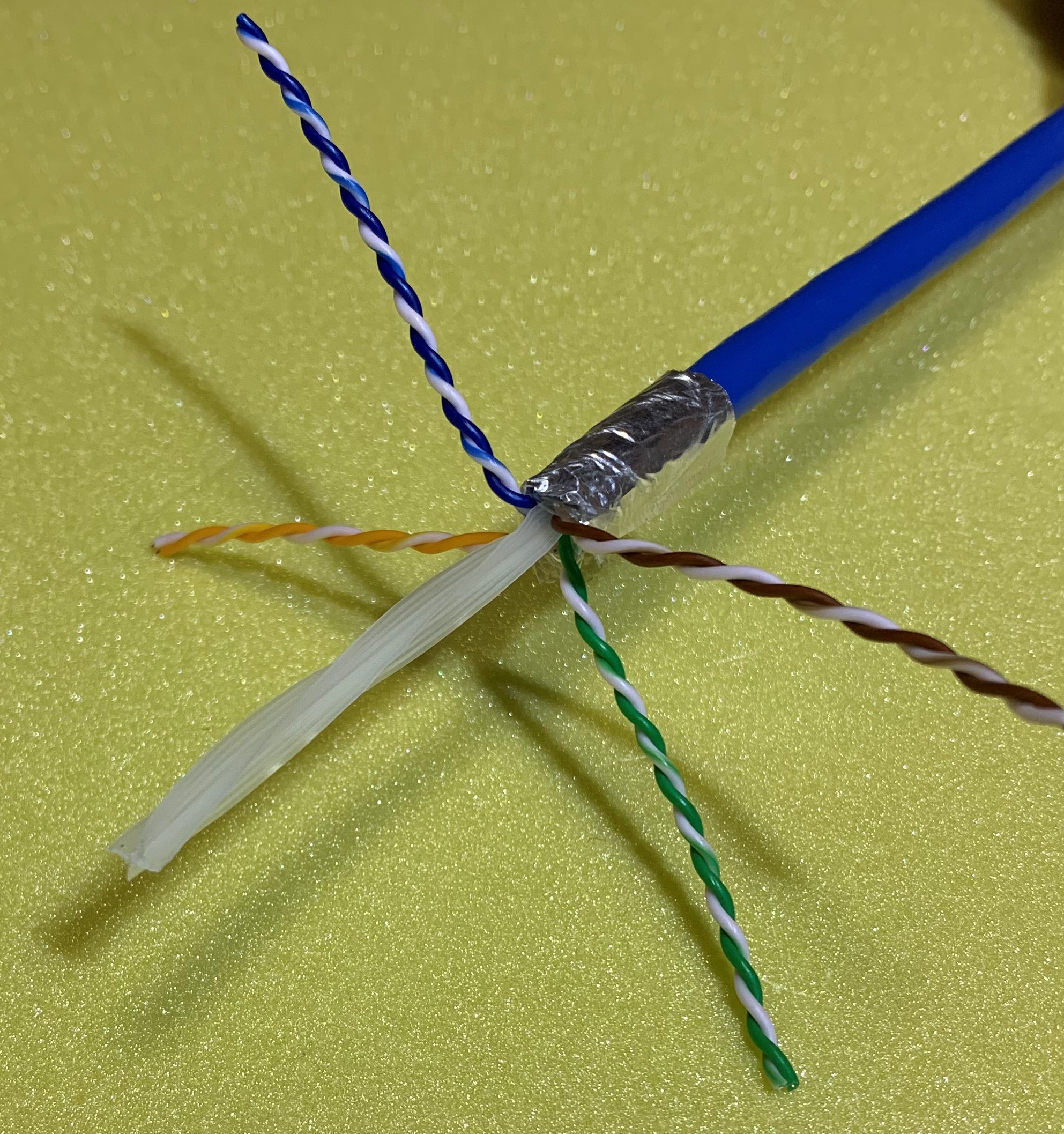

3) シールドとドレーンワイヤーを折り返し各対を四方に広げます。

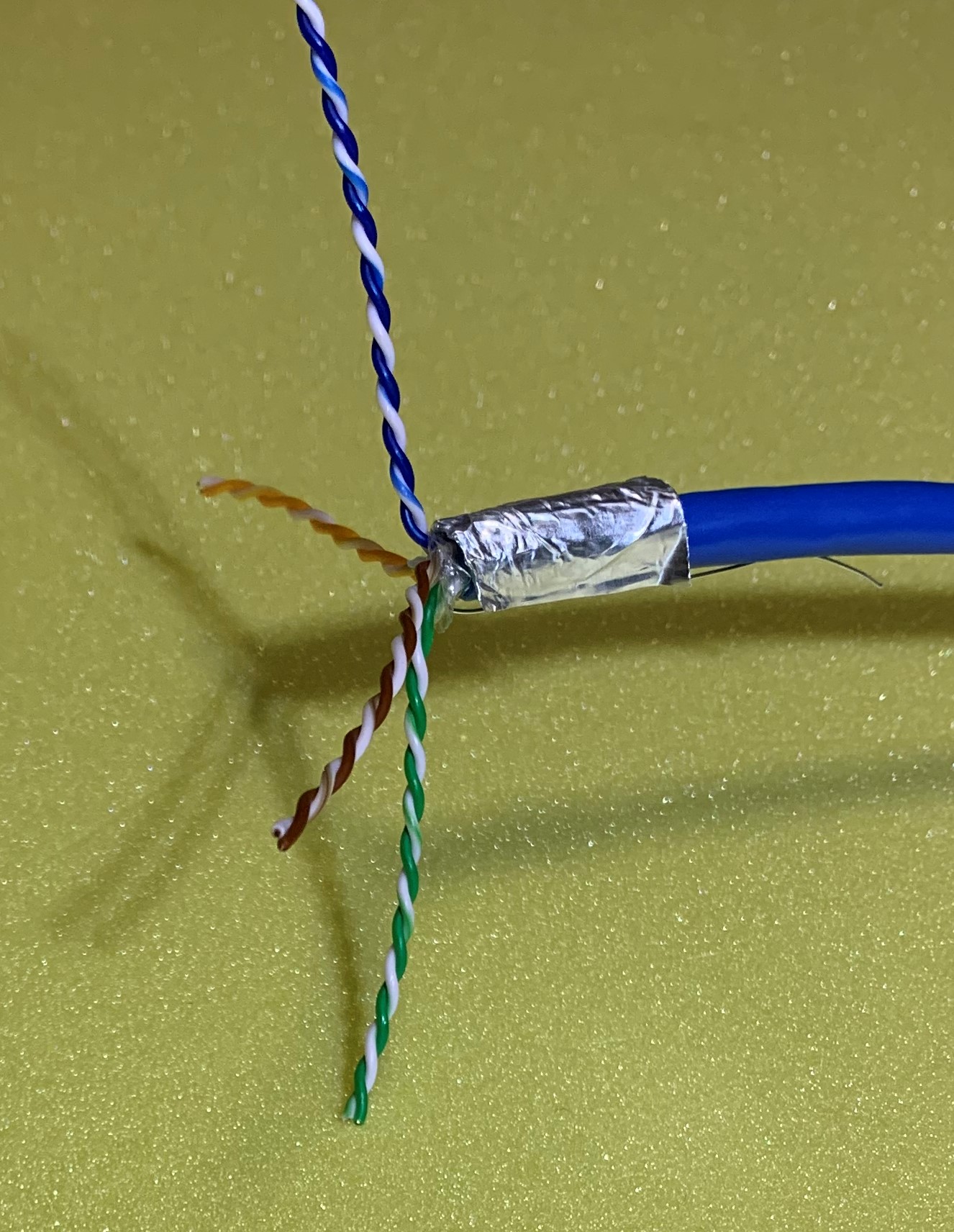

　十字介在を根元で切断します。

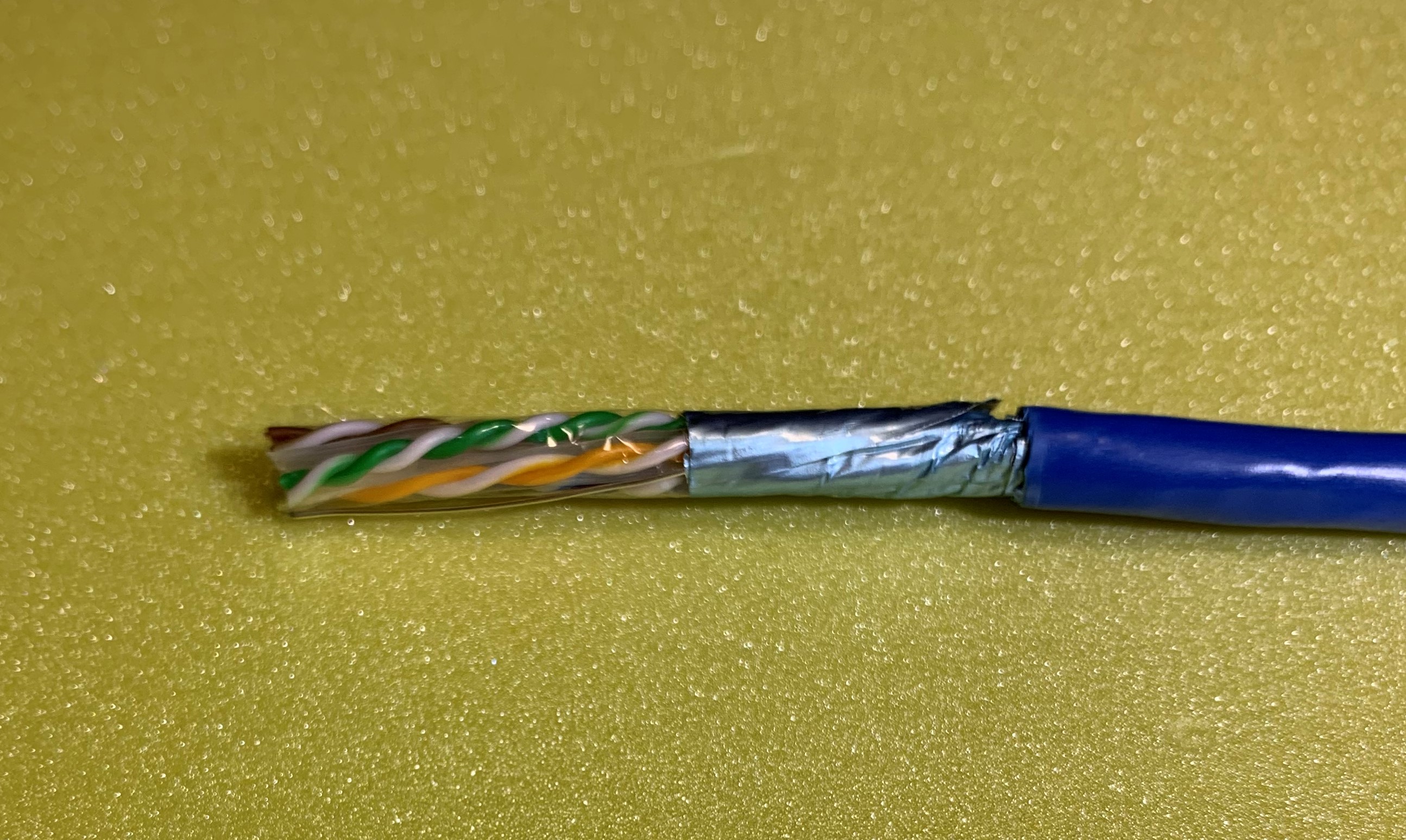

2) ケーブルの外皮を剥きます。

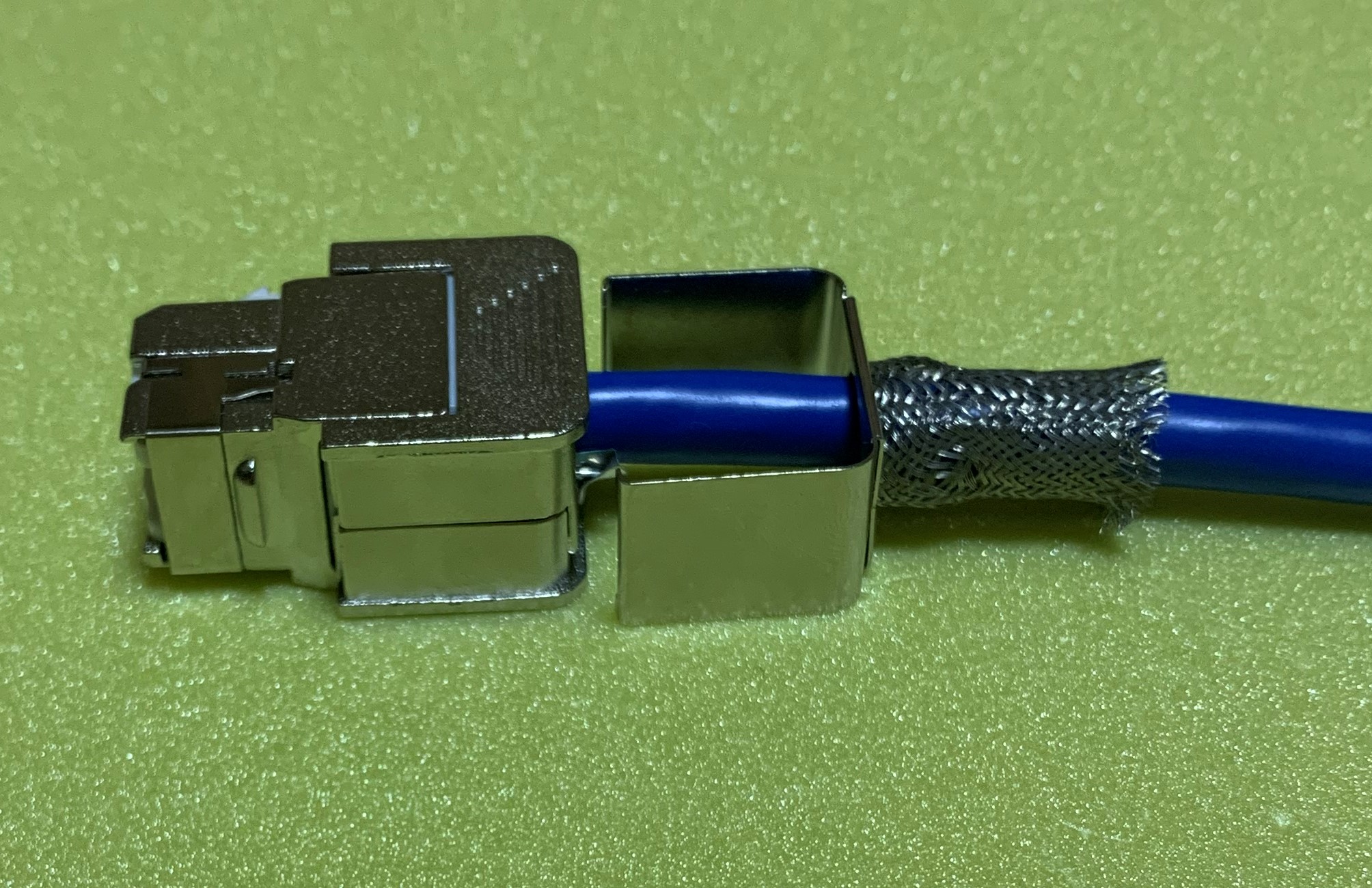

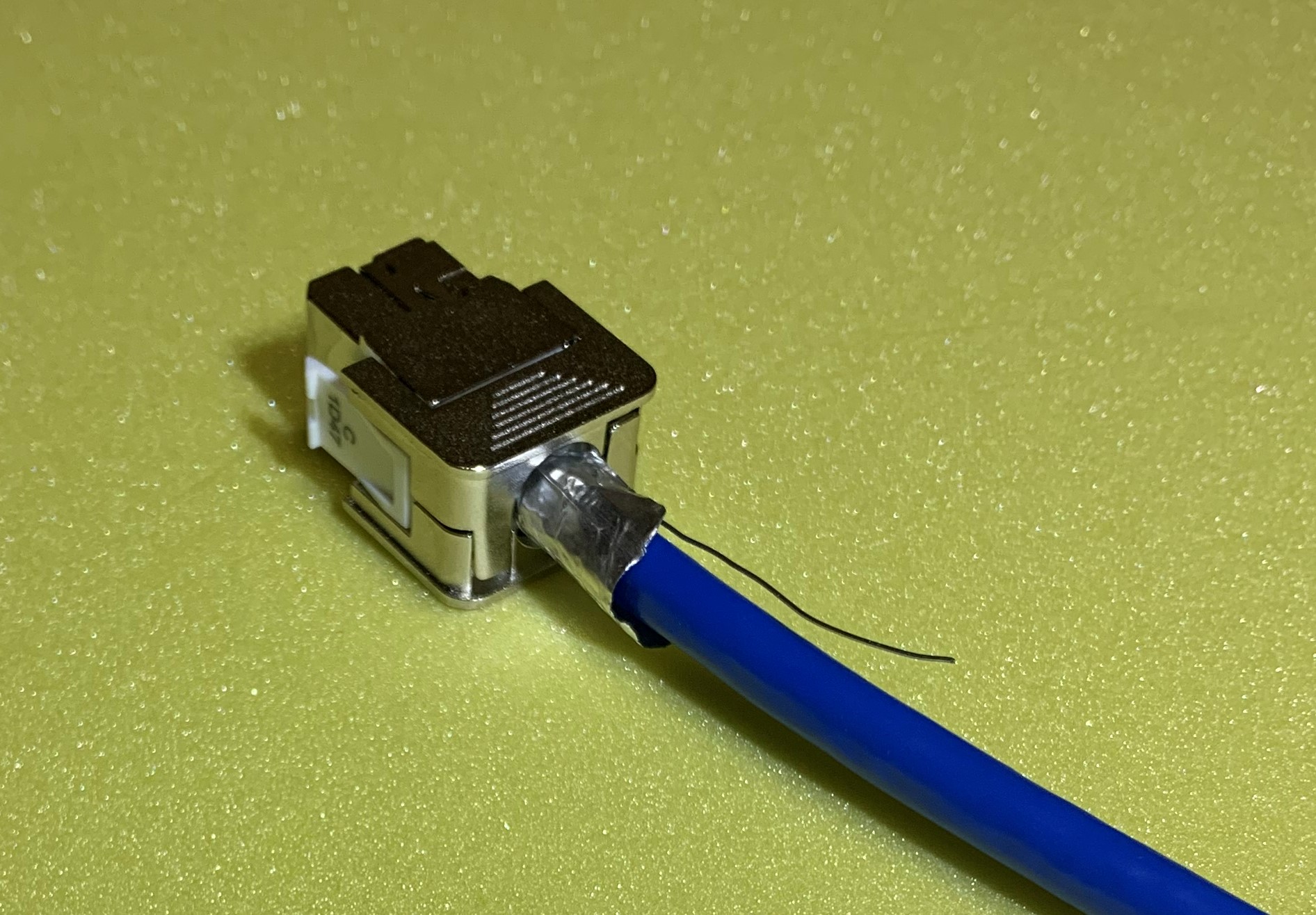

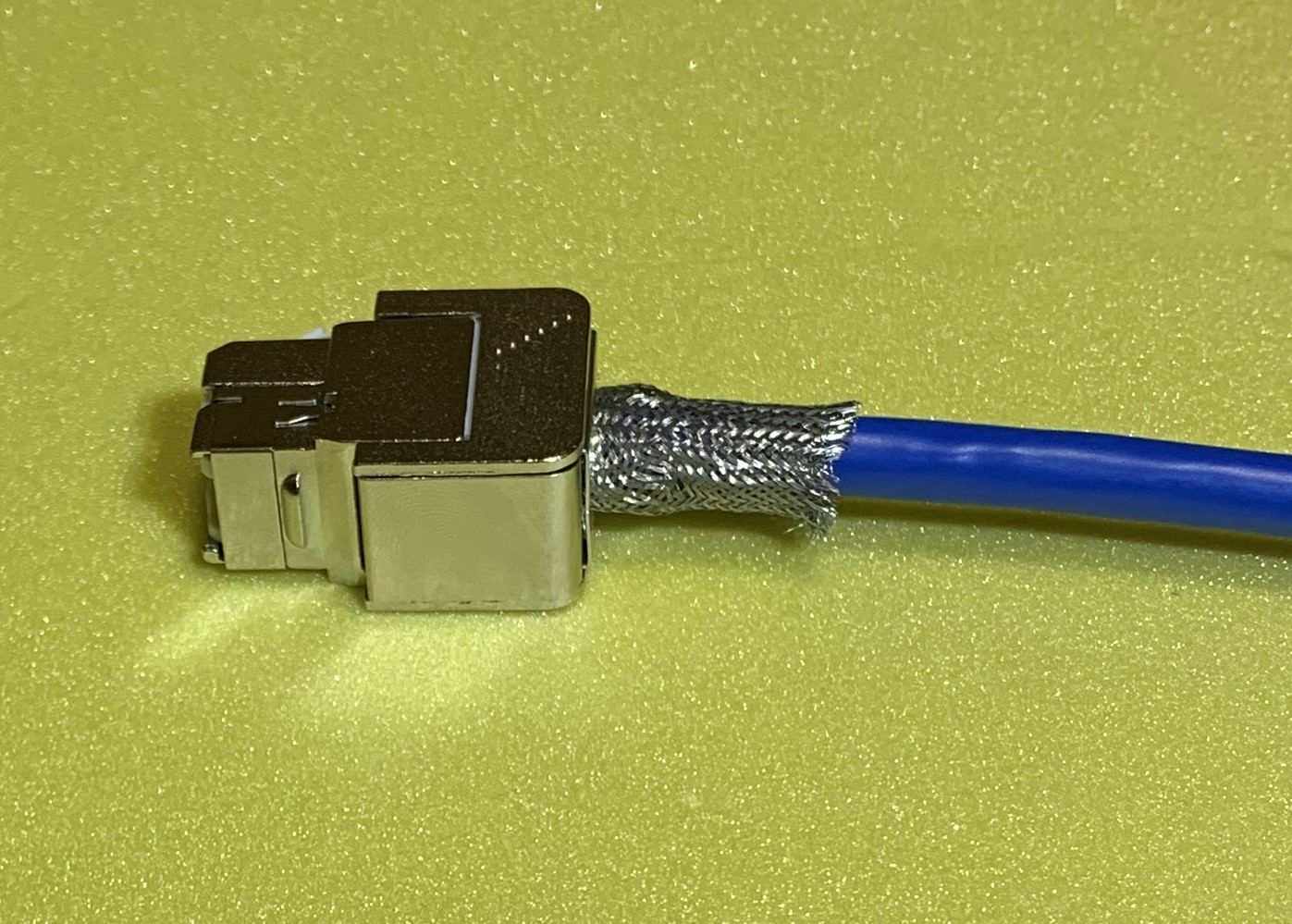

7) メタルシールドで閉じこみます。

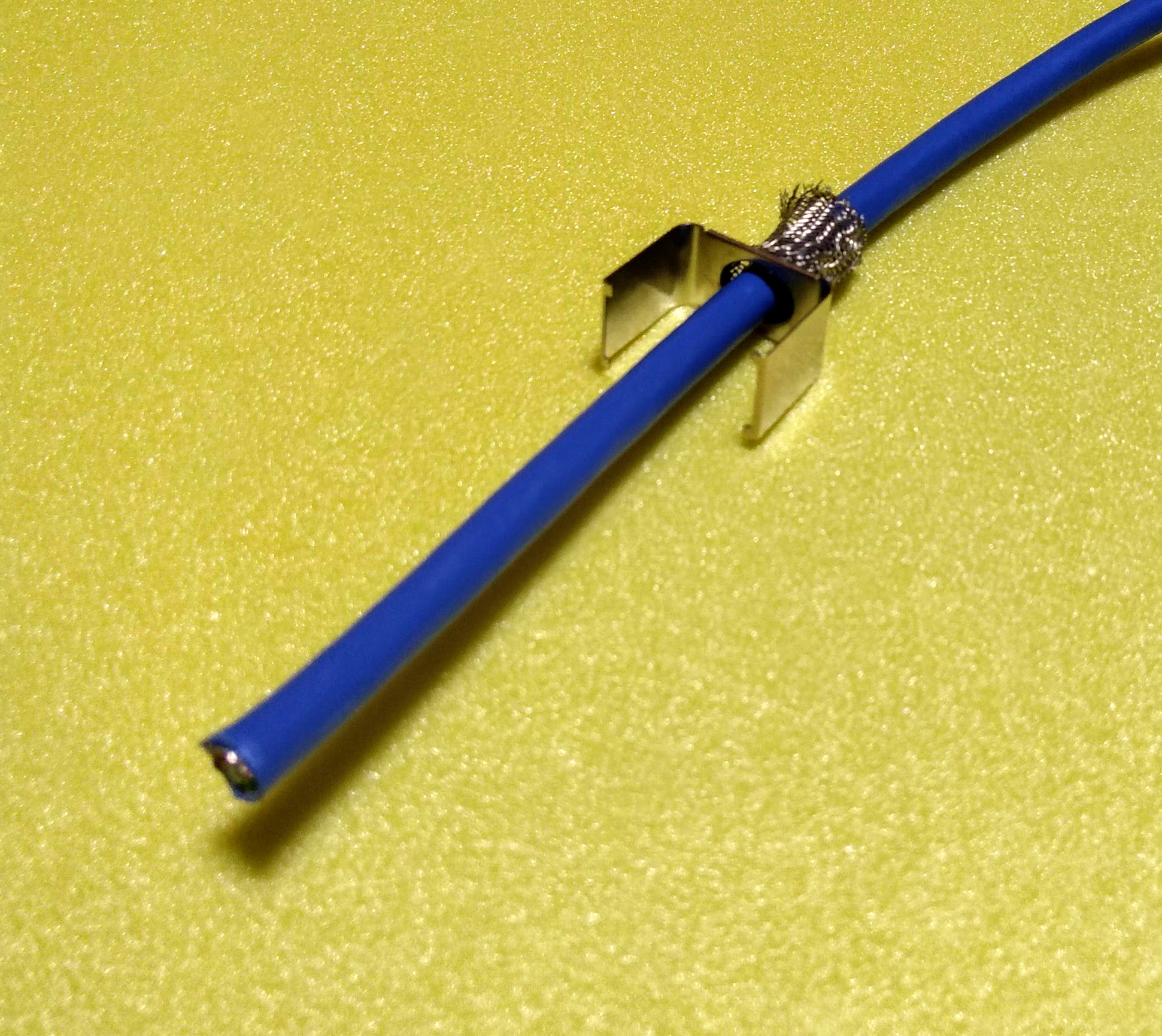

1) ケーブルにシールドカバーを通します。
