MJ88C5-TLの使用方法

有限会社シード
〒671-1102
兵庫県姫路市広畑区蒲田5-130.
電話 079-237-9955
https://seed-jpn.cpm

1) LANケーブルの外皮を2センチほど剥きます。

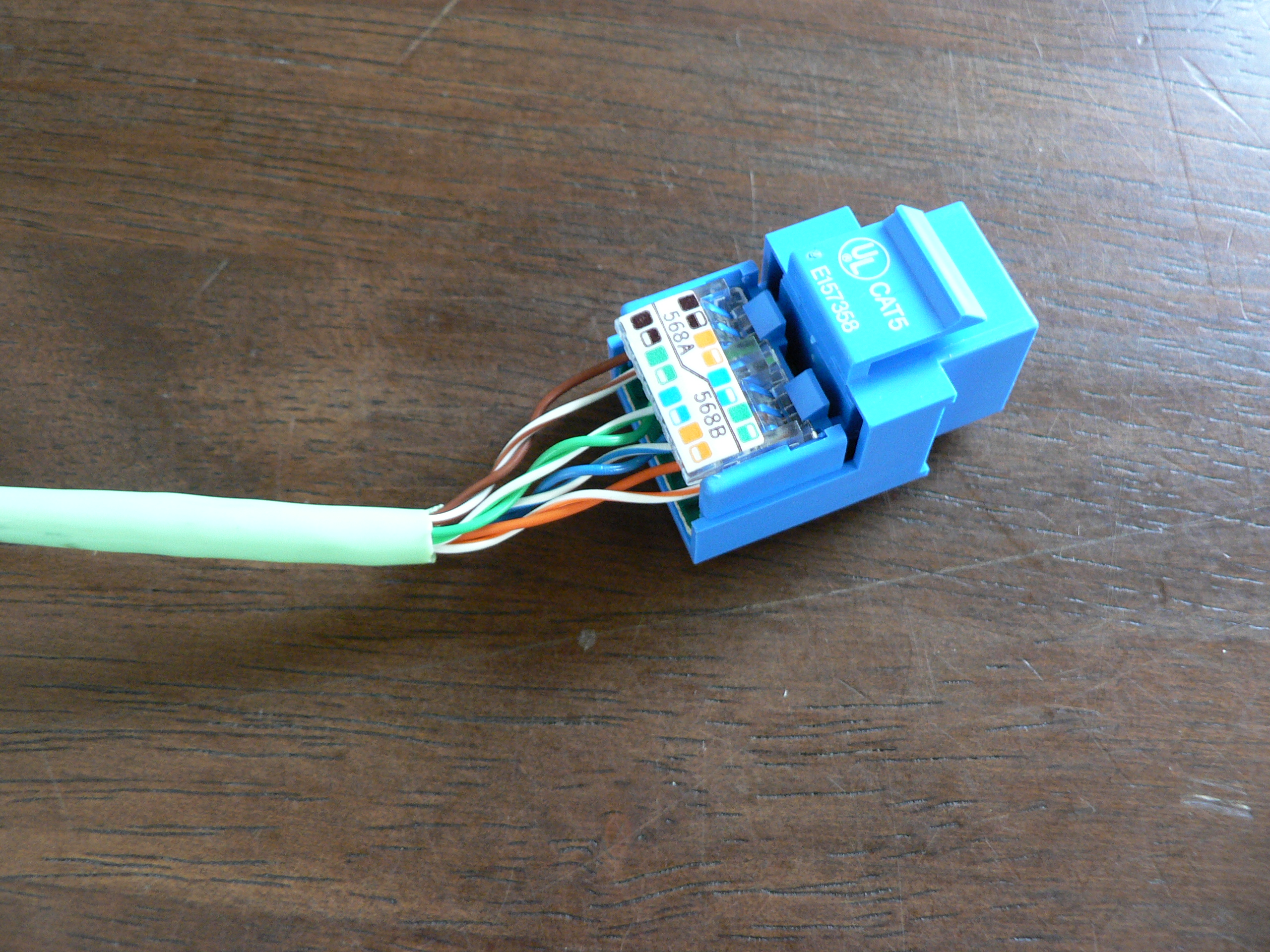

2) 15mmほど撚りを戻してカバーに書いてある色に合わせて45度の角度で挿入する

LANケーブルの結線にはT568AとT568Bが有ります。ふたの表に書いてあります。
T568B結線のほうがプラグの取り付けが楽なので統一しましょう。

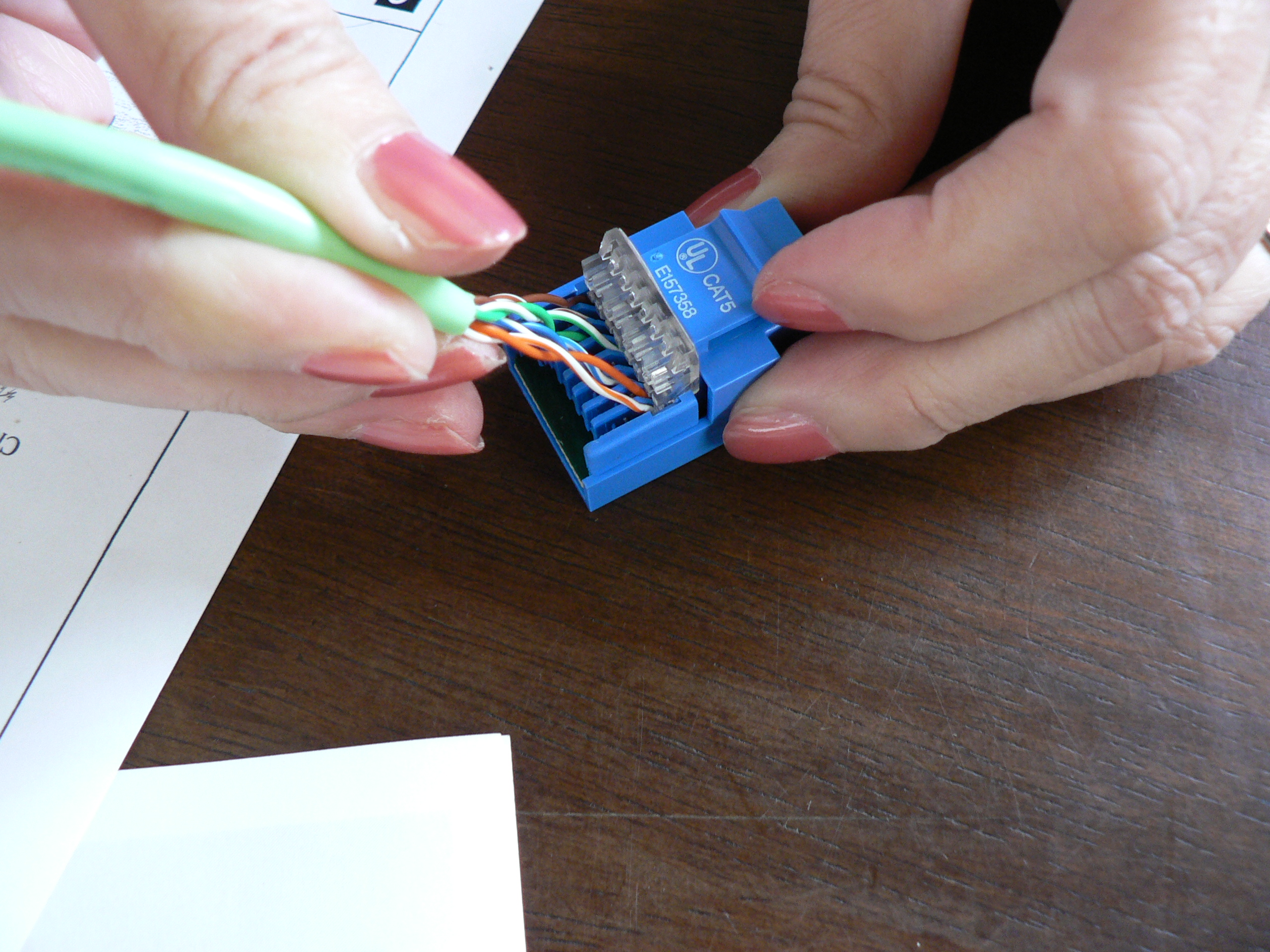

45度の角度で線を挿入して溝に入れます。

3)ふたを閉めてロックしてください。
注意 できるだけモジュラージャックの際まで撚りを戻さないようにします。
