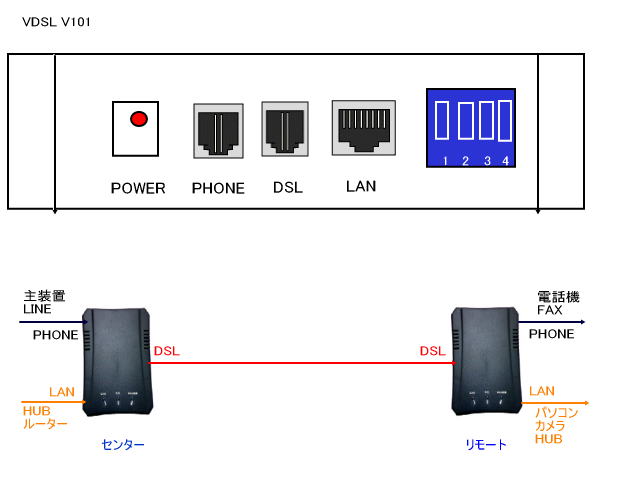

| 配線 | |||
| センター DIPSW 1 OFF | リモート DIPSW 1 ON | ||
| POWER | 電源アダプター | 電源アダプター | |
| PHONE | 交換機内線 LINE ２芯 RJ11 | 電話機 FAX 等 ２芯 RJ1 | |
| DSL | VDSL間を接続します ２芯ケーブル | VDSL間を接続します ２芯ケーブル | |
| LAN | ハブ ルーター | パソコン WEBカメラ プリンター HUB | |
| ディップスイッチ | |||
| DIPSW | OFF | ON | |
| VTU-C/R | 1 | センター (HUB ルータ) | リモート (パソコン・カメラ・下位HUB) |
| Mode | 2 | Interleave | Fast 高速 |
| 速度 | 3 | 50/20Mbps | 100/60Mbps |
| ノイズ | 4 | 9dB | 6dB |
| 緑が通常位置 | |||
| 保障期間 | 2010年 月 日より１年間 | ||
| 有限会社シード | 電話079-237-9955 | ||
| 兵庫県姫路市広畑区蒲田５−１３０ | ＦＡＸ079-237-8592 |
工事手順
１． センター側のディプスイッチ １ をOFFにします。
２． センター側のPHONEジャックに交換機内線・LINEを機紐で接続します。(電話が無い場合は不要)
３． センター側のLANポートにハブ等からLANケーブルを接続します。
４． センター側のDSLポートに2芯ワイヤーを接続しリモート側のDSLポートと繋ぎます。
５． リモート側のディップスイッチ 1 を ONにします。
６． リモート側PHONEジャックに交換機内線・LINEを機紐で接続します。(電話が無い場合は不要)
７． リモート側のLANポートにハブ等からLANケーブルを接続します。
