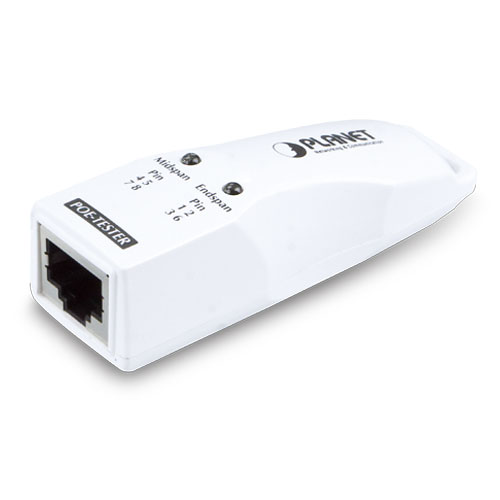

PLANET POE-TESTERは、迅速なアプリケーションネットワーク上のパワーオーバーイーサネットの存在を識別するためのネットワークインストーラ、会社MIS、さらにはホームユーザーのための使いやすいPoEの診断アダプタです。PoEの電圧でのIEEE802.3afには、/ UTPケーブル上で動作するかどうかを検出し、トラブルシューティングのためのPSE（電源機器）の種類を識別するために設計されています。
プラグアンドショーLEDインジケータ

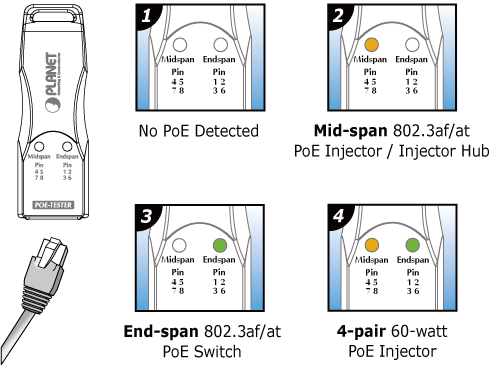

それはUTPケーブルを介してのPoE電圧を検出し、ミッドスパン、エンドスパン、さらに最新の4であることがPSEを識別すると、単純に点灯しますPSEまたはRJ-45コンセントとLEDにPOE-TESTERを接続第二中-pair60ワット超のPoE。
POE-TESTERは、迅速かつ簡単にPSEモード識別用の2つのLEDを提供します。イーサネットシステムパワーオーバーはPSE（給電装置）とPD（受電機器）を備えます。PSEは、PoEの設定で電源を提供するデバイスです。PSE、モードAとモードBのPSEがよいのいずれかであるモードA、エンドスパンPoEスイッチまたはモードB、ミッドスパンのPoEインジェクタの2種類があります。
| PoE PSE Modes |
UTP Power Pin Assignment
|
PSE Devices
|
|
Mode A / End-span
|
Pin 1,2,3,6
|
PoE Switch
|
|
Mode B / Mid-span
|
Pin 4,5,7,8
|
PoE Single-port Injector
PoE Multi-port Injector Hub |
PDは、PSEによってPoE対応の端末であり、したがって、このようなIPネットワークカメラ、VoIP電話や無線アクセスポイントと、よりとして、エネルギーを消費します。
PoEのインストールのトラブルシューティング
ミッドスパンを持つエンドスパンまたはモードBでのみモードAを実装するのPDはIEEE802.3af準拠で禁止されていますが/標準で、まだモードのいずれか一方のみで動作するように設計されているPDのいくつかあります。したがって、それはのPoE PSEおよびPDは、アプリケーション内の各他との互換性がない原因となります。例えば、エンドスパン設計されたPoEスイッチできるリモートミッドスパンをオンにしないだけで、ワイヤレスアクセスポイント。しかし、時間のほとんどは、インストーラは正確にリモートPSEデバイスが何であるかを知ることはできません。PLANET POE-TESTERは電力のためのあなたのUTPケーブルをチェックし、そのソース、ミッドスパンまたはエンドスパンを識別します。そこのPoEの存在があるし、次のステップは、PDがPSEと互換性があるかどうかを確認することである、またはそれが故障し、PDであるUTPケーブルの端にあることを確認してください。
